Ein Wärmebehandlungsverfahren für Metalle bei der Herstellung von Helikoptern erfordert an mehreren Verbrauchsstellen bei den Öfen eine Methanol-Dosierung. Die Druck- und Durchflussbedingungen müssen stabil bleiben.
Dieser Typ industrieller Systeme, die in ihrem Verfahren Ethanol verwenden, zeichnen sich aus durch kontinuierlichen Betrieb ohne Unterbrechungen (24 x 7), verfügen also über keine Pausezeiten für Wartungsarbeiten. Die Förderpumpenaggregate für Methanol sind konzipiert mit Komponenten, die den höchsten Anforderungen in Sicherheit und Verlässlichkeit genügen; mit Redundanz, um einzelne Schwachstellen zu vermeiden. Diese Redundanz wird durch die Steueranlage verwaltet, die eine Zustandsüberprüfung der Komponenten und ihrer automatischen Umschaltung bei Fehlern erfordert. Die Steueranlage kann ferngesteuert werden durch BMS-Systeme.
Der den Ingenieurberatern und Auftragnehmern vorgestellte Entwurf musste also ausgelegt sein auf Systemschemata, die für kritische Anlagen optimiert sind.
Die wichtigsten Herausforderungen sind
- Entwurf für einen 24×7-Betrieb mit einem System automatischer Umschaltung und der Möglichkeit, manuell die Pumpe 1 oder Pumpe 2 auszuwählen.
- System mit parallel verfügbaren Doppelfiltern. Die Wartung soll ohne Anhalten der Anlage durchgeführt werden können.
- Versorgung mit äußerst genauem Druck, auch wenn einer der Öfen nicht mehr versorgt werden muss.
- Komponenten müssen von hoher Qualität, mit Methanol kompatibel sein und höchsten Sicherheits- und Verlässlichkeitsansprüchen genügen.
- Magnetische Kupplung zwischen Pumpe und Motor, um jede mechanische Dichtung und somit eine kritische Wartungsaufgabe zu vermeiden.
- Kompatibilität mit den Schutzsystemen für die Verwendung in potenziell explosionsgefährdeter Umgebung (ATEX), gemäß Richtlinie 94/9/EG.
Von SIMKA vorgenommene Lösung
Förderpumpenaggregat für Methanol
Es wird ein Verteileraggregat für Methanol in Zwillingsausführung (RL 140 D ZW ZU) verwendet mit einer Steueranlage, die in einem Schrank außerhalb der Gefahrenzone montiert ist.
Es werden Zahnradpumpwerke aus rostfreiem Stahl mit hermetisch dichtender Magnetkupplung und exzellenter Saugfähigkeit benutzt. Die Anzeiger für Druck und Vakuum in einer kompakten Montage gestatten eine vollständige Kontrolle der Parameter der Anlage.
Zahnradpumpwerke aus rostfreiem Stahl mit Magnetkupplung gestatten eine hermetische Abdichtung und großartige Saugfähigkeit. Die kompakt verbauten Anzeiger für Druck und Vakuum gestatten eine vollständige Kontrolle der Parameter der Anlage.
Alle Komponenten sind ATEX-geprüft auf Grundlage der Europäischen Richtlinie 94/9/EG für Zonen mit Explosionsrisiko.
Doppelfiltersystem
Der Schrank des Pumpenteils muss ein Doppelfilter aus zwei parallelen Filtern mit ihren jeweiligen Absperrventilen beherbergen, über die wir den Gang des Methanolflusses auswählen, um die Reinigung durchführen zu können, ohne den Transfer der Flüssigkeit zu unterbrechen.
Druckregulierventil
Im Hauptringleitungssystem wird ein Druckregulierventil aus einer Feder installiert, die mit einer Einstellschraube regulierbar ist und einen Betriebsdruck in der Leitung bei verschiedenem Durchflussbedarf stabil hält, indem der Überschuss an den Haupttank zurückgeführt wird.
Automatische Steueranlage
Diese wird außerhalb der Gefahrenzone EX angebracht gemäß Europäischer Richtlinie 94/9 /EG. Sie verwaltet die Alarmsignale des Systems (Niederdruck, Überhitzung der Motoren) und automatisiert den periodischen Pumpenwechsel oder wenn ein Fehler bei einer der Motorpumpen auftritt.
BILDER DER PROJEKTE
Elemente der Installation, die von SIMKA geliefert wurden

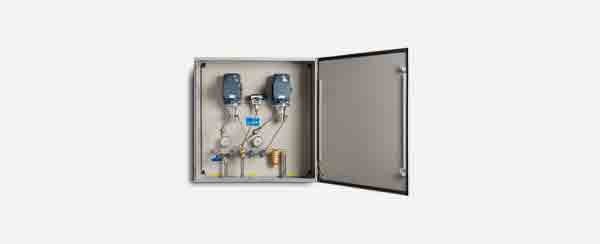

RL 140 ME ZUZW
RL 140 ME ZUZW, Fördereinheit mit zwei Motorpumpwerken für Ringleitungsaggregat in Spezielausführung für Methanol in Stahlbox.
- 2 Zahnradpumpwerke mit hermetisch dichtenden Magnetkupplungen selbstansaugend, ATEX-geschützt (EX 11 z GDC X (1))
- Maximaler Durchfluss: 140 l/h. Dauerentnahme: 70l/h
- 2 Dreiphasige Motoren 230/400 Vca, ATEX-Schutz (11 EX 2G EEx e IP55 T4 11 (1))
- 2 Rückschlagventile mit Stahl-Rohren verschraubt
- 5 Absperrventile
- Filter mit Sinterbronze-Sieb und Messing-Filtertasse
- Vakuummeter, Manometer 6,5 bar und Radialausgang (Glycerin)
- Überdruckventil (Sicherheitsventil)
- Druckschalter für Trockenlauf- und Rohrbruchsicherung zur Ansteuerung über Transistorrelais. ATEX-Schutz (EX 11 2GD EEx de 11C T6 IP65(1)
- Anschlüsse (Saug-, Druck- und Überdruckleitung): 1/2” Innengewinde
- Motor-Schutzart: IP54
- Alle Teile montiert im Stahlschutzschrank mit einer Abmessung von ca.: 800 x 800 x 300 mm
Die ATEX-Konformitätsbescheinigung für die einzelnen Komponenten werden mitgeliefert.

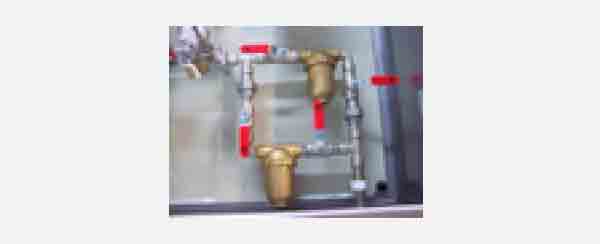

DOPPELFILTERSYSTEM
2 ½” parallele Messing-Filter mit 40ų-Patronen und 4 Absperrventilen.
Durch diese Konfiguration kann durch Bedienen der entsprechenden Ventile ihre Wartung ohne Anhalten der Anlage durchgeführt werden.

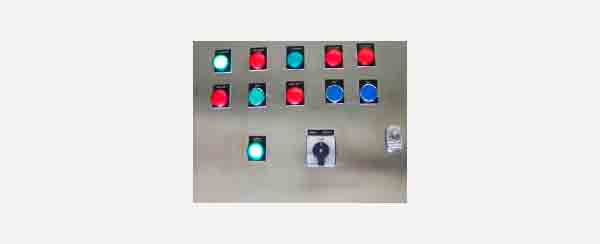

Steueranlage
Automatischer Wechselbetrieb der Pumpen durch Zeitschaltuhr:
- 2 Stück Motorschutzschalter
- Starterknopf
- Betriebsmeldeleuchte
- Störanzeige
- Zeitschaltuhr einstellbar (für die Laufdauer pro Pumpe)
- Druckabfallüberbrückungszeitrelais
- Galvanische Entkopplung
- Automatische Sperre bei Störung
- Automatische Umschaltung zwischen Pumpe 1 und Pumpe 2
- Manuelle Schaltung zwischen Pumpe 1 und Pumpe 2

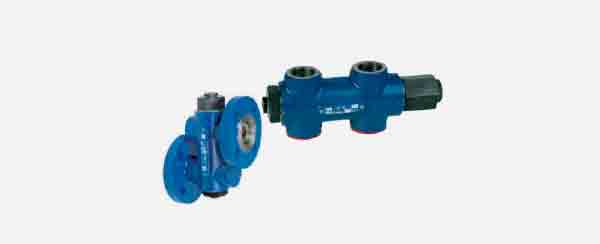

DRUCKREGULIERVENTIL
Druckregulierventil und zur Einhaltung des eingestellten Durchflusses entsprechend der Variationen beim Verbrauch.
- Für Dieselkraftstoff, Schmier- und Hydrauliköle
- Höchsttemperatur der Flüssigkeit: 250 ºC
- Hydraulikguss. Kolben, Nadel und Feder wärmevergütetem Stahl
