Was ist eine Zertifizierung TIER bei einer Anlage?
Eines der wichtigsten Vorgaben eines Rechenzentrums ist es, dass es keinen Abstürzen ausgesetzt ist, die die untergebrachten Server beschädigen könnten. Aus diesem Grund verlangen viele Rechenzentren TIER-Zertifizierungen, um ihre Leistungsfähigkeit nachzuweisen.
Die 4 Tier oder Level 4 sind eine Klassifizierung, die im CPD-Bereich zur Bewertung der Verfügbarkeit und Redundanz kritischer Infrastruktursysteme verwendet wird. Diese Ebenen bieten einen Leitfaden zur Messung der Zuverlässigkeit und Belastbarkeit eines Rechenzentrums im Falle von Ausfällen oder Fehlern. Diese Klassifizierung listet Einrichtungen mit einer Tier-Zertifizierung zwischen 1 und 4 auf. Tier 1 ist die niedrigste somit auch die schlechteste. Die Vier, die höchste, die CPDs auszeichnet, die ein Höchstmaß an Leistung und Zuverlässigkeit bieten.
Simka und Inpro Group entwickelt Lösungen für Rechenzentren (CPDs)
Diese Installationen erfordern Designbedingungen mit einem hohen Maß an Sicherheit und Redundanz, um die höchste Verfügbarkeitsrate für unterbrechungsfreie Notstromversorgung in Dieselgeneratorsätzen zu bieten, die mehrere Dieseltanks, Redundanz in Routen und Komponenten sowie eine verteilte, aber in BMS integrierte SPS-Steuerung, Verwaltung von Filtersystemen und Leckerkennung umfassen.
Simka und die Inpro Group entwickeln nach den Kriterien des «The Uptime Institute» Lösungen für diese Art von Infrastruktur als Standort für gleichzeitige Wartung auf der Grundlage der TIER-Zertifizierung.
Stufe 1: Grundlegende Standortinfrastruktur – 99,67 % Verfügbarkeit
Ein CPD der Stufe 1 verfügt über einzelne Kapazitätskomponenten und einen einzigen, nicht redundanten Verteilungspfad, der die Computerausrüstung bedient. Der Schutz vor physischen Ereignissen ist begrenzt.
Tier 1 in Rechenzentren:
-
Grundniveau der Infrastruktur
-
Einzelpfad für die Strom- und Kühlverteilung
-
Begrenzte Redundanz, wodurch es anfällig für Ausfälle oder Unterbrechungen während der Wartung ist.
-
In der Regel fehlen redundante Komponenten und Back-up Systeme.
-
Betriebszeit: ungefähr 99,671% (ca. 28,8 Stunden jährliche Ausfallzeit).
ANSI/TIA-942 Zertifikat
ANSI/TIA-942 Zertifikat
Stufe 2: Redundante Kapazitätskomponenten-Standortinfrastruktur – 99,75 % Verfügbarkeit
Stufe 2 ist die Zertifizierung für ein Rechenzentrum, das über redundante Kapazitätskomponenten und einen einzigen, nicht redundanten Verteilungspfad für die IT-Ausrüstung verfügt. In diesem Fall haben Sie einen verbesserten Schutz vor physischen Ereignissen.
Tier 2 in Rechenzentren:
-
Höhere Verlässlichkeit im Vergleich zu Tier 1
-
Redundante Komponenten für Stromzufuhr und Kühlung
-
Bietet ein gewisses Maß an Backup-Systemen zur Bewältigung von Wartungsarbeiten oder Ausfällen.
-
Aufgrund von Wartungsarbeiten kann es zu geplanten Ausfallzeiten kommen.
-
Betriebszeit: ungefähr 99,741% (ca. 22 Stunden jährliche Ausfallzeit).
Stufe 3: Standortinfrastruktur die gleichzeitig gewartet werden kann – 99,982% Verfügbarkeit
In diesem Fall handelt es sich bei einem Tier-3-Rechenzentrum um eines, das über redundante Kapazitätskomponenten und mehrere unabhängige Verteilungspfade verfügt, die die IT-Ausrüstung versorgen. Automatischer Steuerschalter (Master/Slave). Gibt Warnmeldungen an BMS weiter.
Tier 3 in Rechenzentren:
-
Deutlich höhere Verfügbarkeit und Zuverlässigkeit als Tier 1 und Tier 2
-
Mehrer Strom– und Kühlverteilungspfade
-
N+1-Redundanz, was bedeutet dass redundante Komponenten zur Bewältigung von Ausfällen vorhanden sind.
-
Wartungsmöglichkeiten ohne Betriebsunterbrechung.
-
Betriebszeit: ungefähr 99.982 (ca. 1,6 Stunden jährliche Ausfallzeit).
ANSI/TIA-942 Zertifikat
Stufe 4: Fehlertolerante Standortinfrastruktur – 99,995% Verfügbarkeit
Ein Rechenzentrum mit Tier-4-Sicherheit verfügt über redundante Kapazitätskomponenten und mehrere unabhängige Verteilungspfade, die die aktive Rechenausrüstung bedienen: vollständig aktive duale Kontrolle. Es meldet auch Alarme operativ an das BMS. Das Rechenzentrum ermöglicht die gleichzeitige Wartung und einen Ausfall irgendwo in der Anlage, ohne dass es zu Ausfallzeiten kommt. Es bietet Schutz gegen fast alle physischen Ereignisse.
ANSI/TIA-942 Zertifikat
Tier 4 in Rechenzentren:
-
Höchstmaß an Fehlertoleranz, Verfügbarkeit und Redundanz.
-
Mehrere aktive Strom– und Kühlverteilungspfade mit vollständig redundanten Komponenten.
-
Es kann schweren Ausfällen einschließlich Naturkatastrophen standhalten.
-
Höchstmaß an Sicherheit und Redundanz in allen Belangen
-
Betriebszeit: ungefähr 99,995% (ca. 26 Minuten jährliche Ausfallzeit)

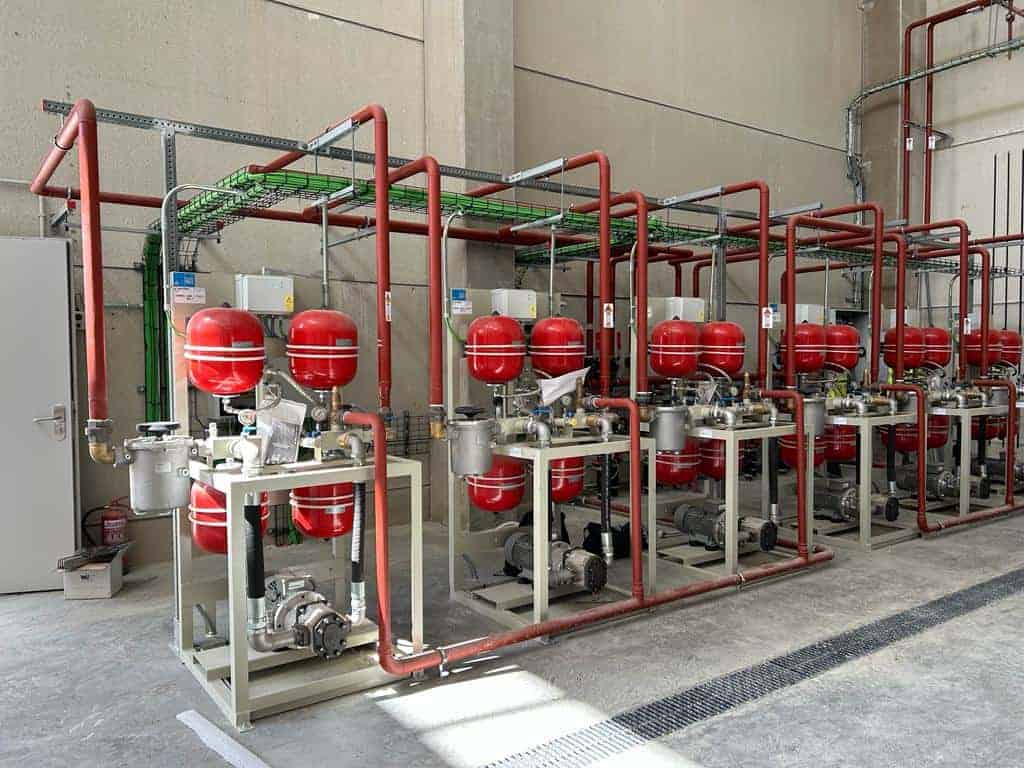

Von Simka und Inpro Group durchgeführte CPD-Projekte
Bei Simka entwerfen wir auf Zertifizierungen basierende Lösungen für die Durchführung von CPD-Projekten, die die 4 TIER umfassen, sowohl auf nationaler als auch auf internationaler Ebene, wie wir es bereits in mehreren unserer Projekte umgesetzt haben, die in Einrichtungen wie den folgenden durchgeführt wurden:
Sie können die Diagramme der 4 TIER herunterladen, die von unseren Mitarbeitern der Maschinenbauabteilung erstellt wurden, indem Sie hier klicken:
