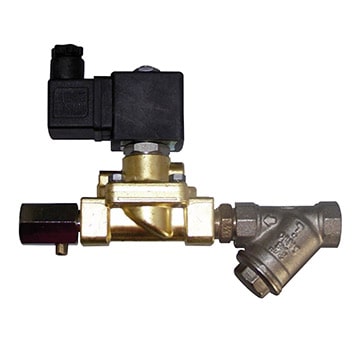

Magnetventil mit Spule und Durchflussbegrenzer

  • Funktion: Magnetventil 2/2 - Stromlos Geschlossen - (Typ 7321BB).
  • Montageposition: Gleichgütlig. Vorzugsweise die Spule nach oben gerichtet installieren.
  • Material-Spezifikationen: Gehäuse aus geprägtem Messing. Innenteile aus Edelstahl. Dichtungen aus synthetischen Materialien NBR.
  • Flüssigkeiten: Diesel-und Wasser.
  • maximal Zulässige Temperatur der Flüssigkeit: 90ºC
  • Umgebungstemperatur: Min. -10ºC / max. 90ºC
  • elektrischer Teil: Schutz-Standard, IP 65
Type Nenndurchmesser Kv Q max Zulässige Differenzdrücke bar Abmessungen (mm)
mm m3/h m3/h min max A B C D
CC CA
3/8” 13 3,00 3,00 0,1 20 20 69 99,5 40 44
1/2” 13 3,00 3,00 0,1 20 20 72 101,5 40 44
3/4” 20 8,40 8,40 0,1 20 20 100 107 65 44
1” 25 9,60 9,60 0,1 20 20 104 112,5 65 44
1¼” 35 25,20 25,20 0,1 10 10 145 134 102 44
1½” 40 30,00 30,00 0,1 10 10 145 134 102 44
2” 50 37,20 37,20 0,1 10 10 145 148 118 44
3” 75 83,00 83,00 0,2 10 10 250 195 184 44

Vorteile und Nutzen des Magnetventils mit Spule und Durchflussbegrenzer

  • Automatische Befüllungssteuerung: Regelt die Kraftstoffzufuhr zum Tagestank über einen Niveauschalter, der das Öffnen und Schließen des Magnetventils steuert.
  • Konstanter und geregelter Durchfluss: Verfügt über einen werkseitig eingestellten Durchflussbegrenzer, der die Kraftstoffzufuhr an die Anforderungen der Anlage anpasst.
  • Schutz der Kraftstoffförderanlage: Der Durchflussbegrenzer unterstützt die Aufrechterhaltung eines geregelten Kraftstoffdurchflusses und trägt dazu bei, Abschaltungen aufgrund eines zu niedrigen Drucks zu vermeiden.
  • Filtration von Verunreinigungen: Ein integrierter Edelstahl-Siebfilter hält Partikel zurück und schützt das Magnetventil vor Verunreinigungen.
  • Anpassung an unterschiedliche Anlagen: Erhältlich mit verschiedenen Anschlussgrößen von 3/8" bis 3", um unterschiedliche Durchflussanforderungen zu erfüllen.
