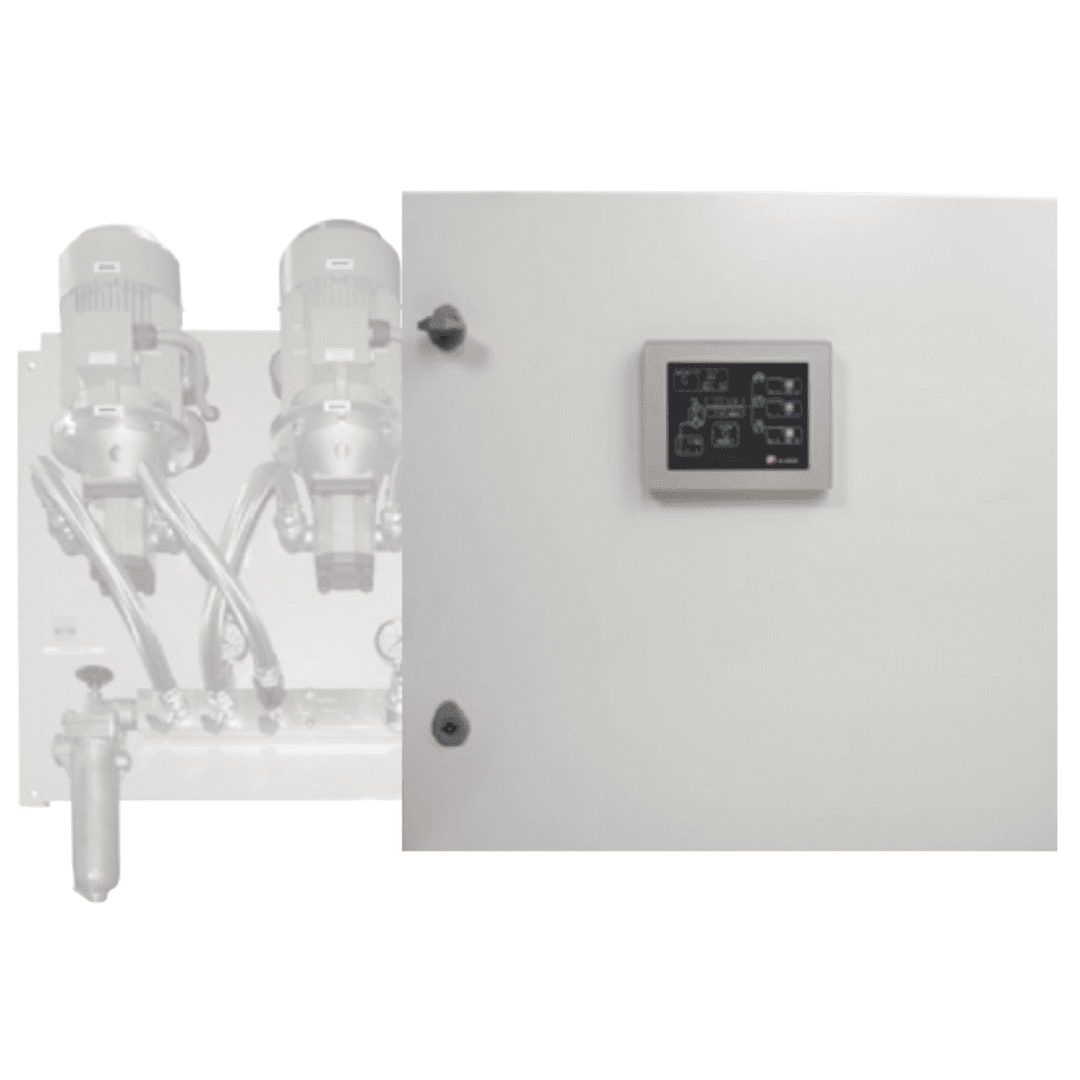

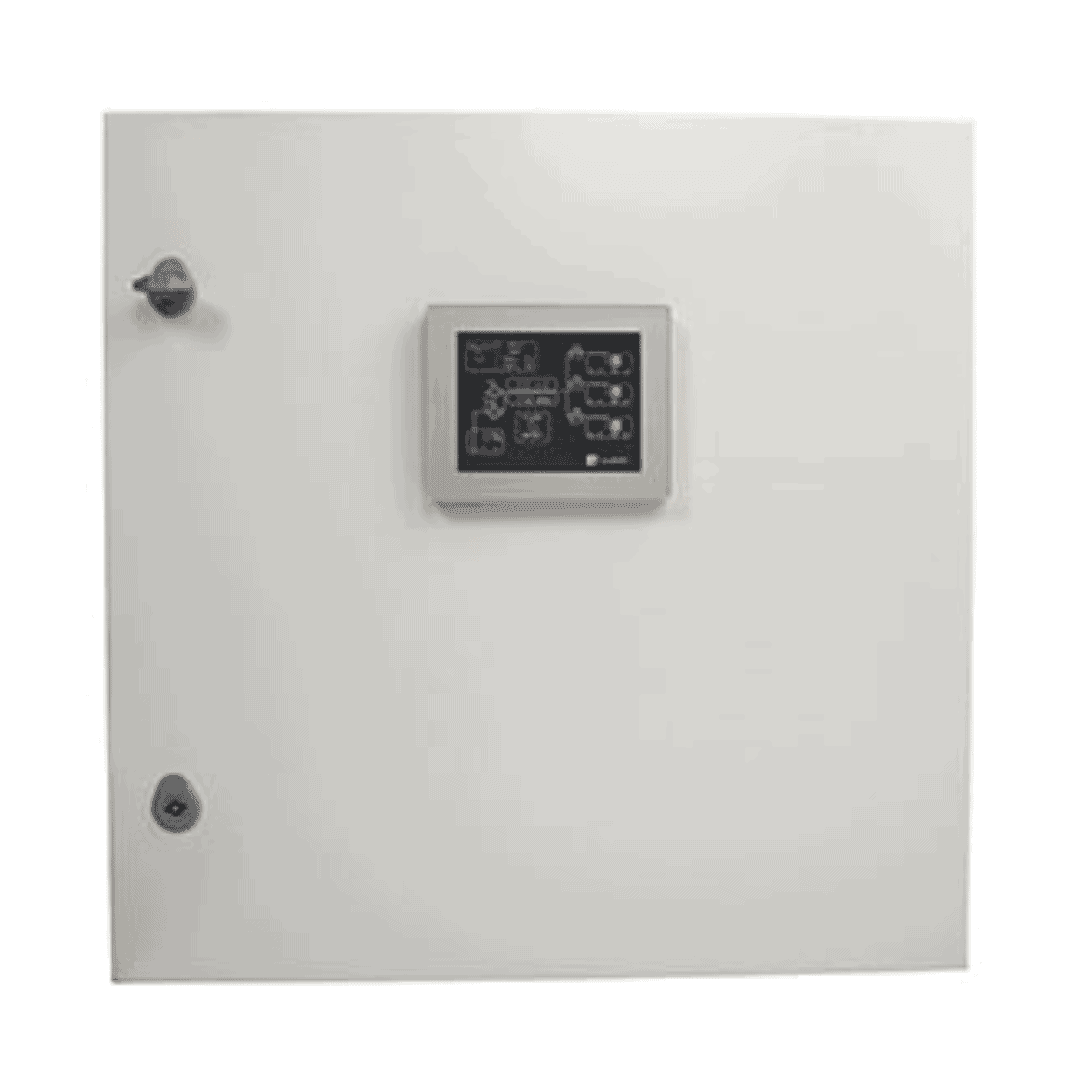

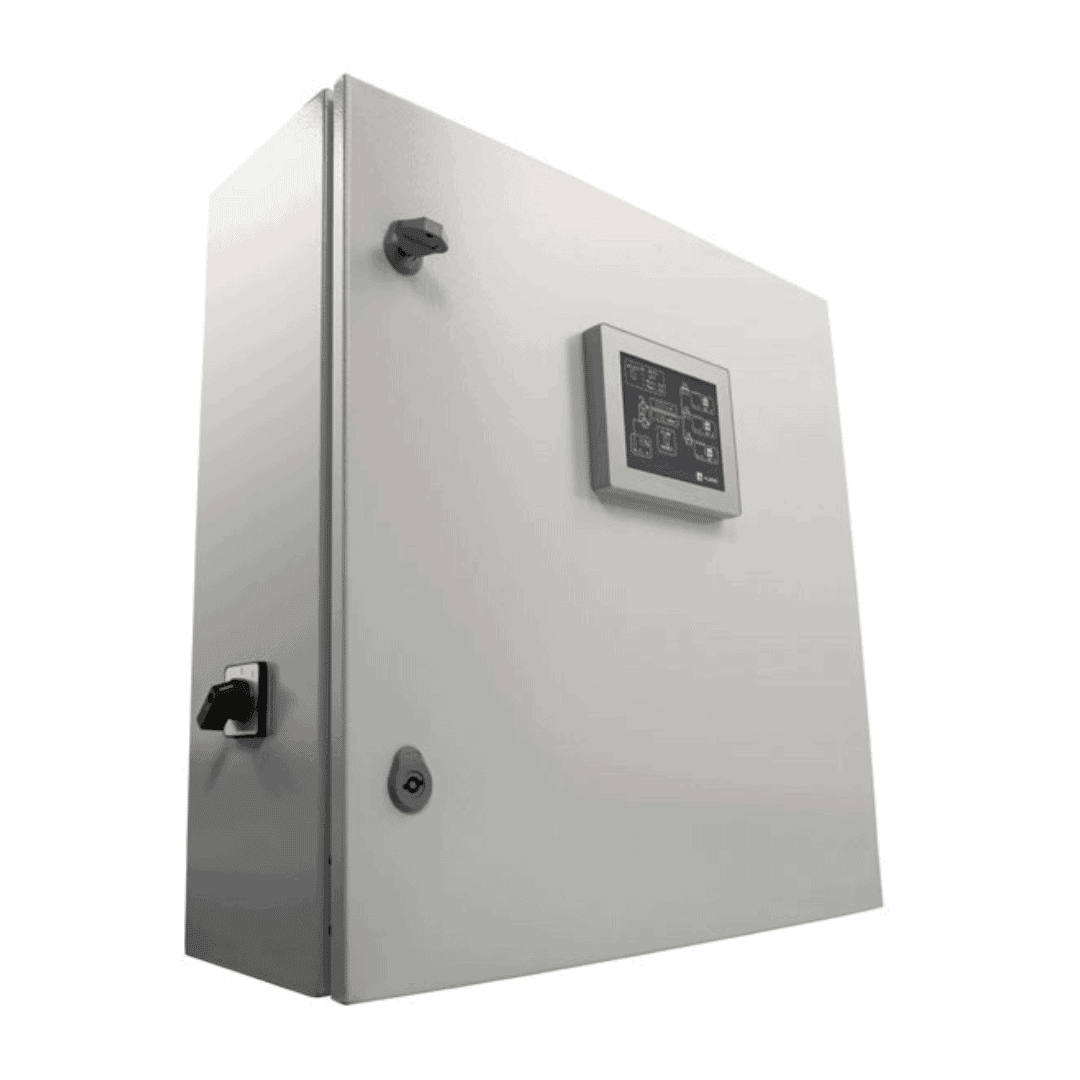

Multi-Standby-Generator-Steuertafel für mehrere Standby-Generatoren
Das Multi Generator Kontrollpanel (CAG+) ist die perfekte Ergänzung zu Kohlenwasserstoff-Transfersystemen wie ATAM-GET und ermöglicht eine genaue und sichere Steuerung des Betriebs mehrerer Generatoren.
Das CAG Kontrollpanel ist ein fortschrittliches System, das die Überwachung und Steuerung von Motorpumpen, Magnetventilen und anderen wichtigen Komponenten in mehreren Generatoreinspeisungsprozessen ermöglicht. Mit einer hochmodernen Automatik verwaltet diese Schalttafel effizient die Tankfüllstände und garantiert so die Sicherheit und Leistung Ihrer Anlage.
Hauptfunktionen des CAG+ mit Mod-Bus-Kommunikation

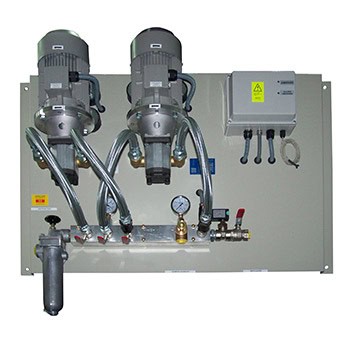

Der CAG+ Schaltschrank für mehrere Notstromgeneratoren ist die perfekte Ergänzung zu den SIMKA Transfersystemen für Dieselkraftstoff ATAM-GET.

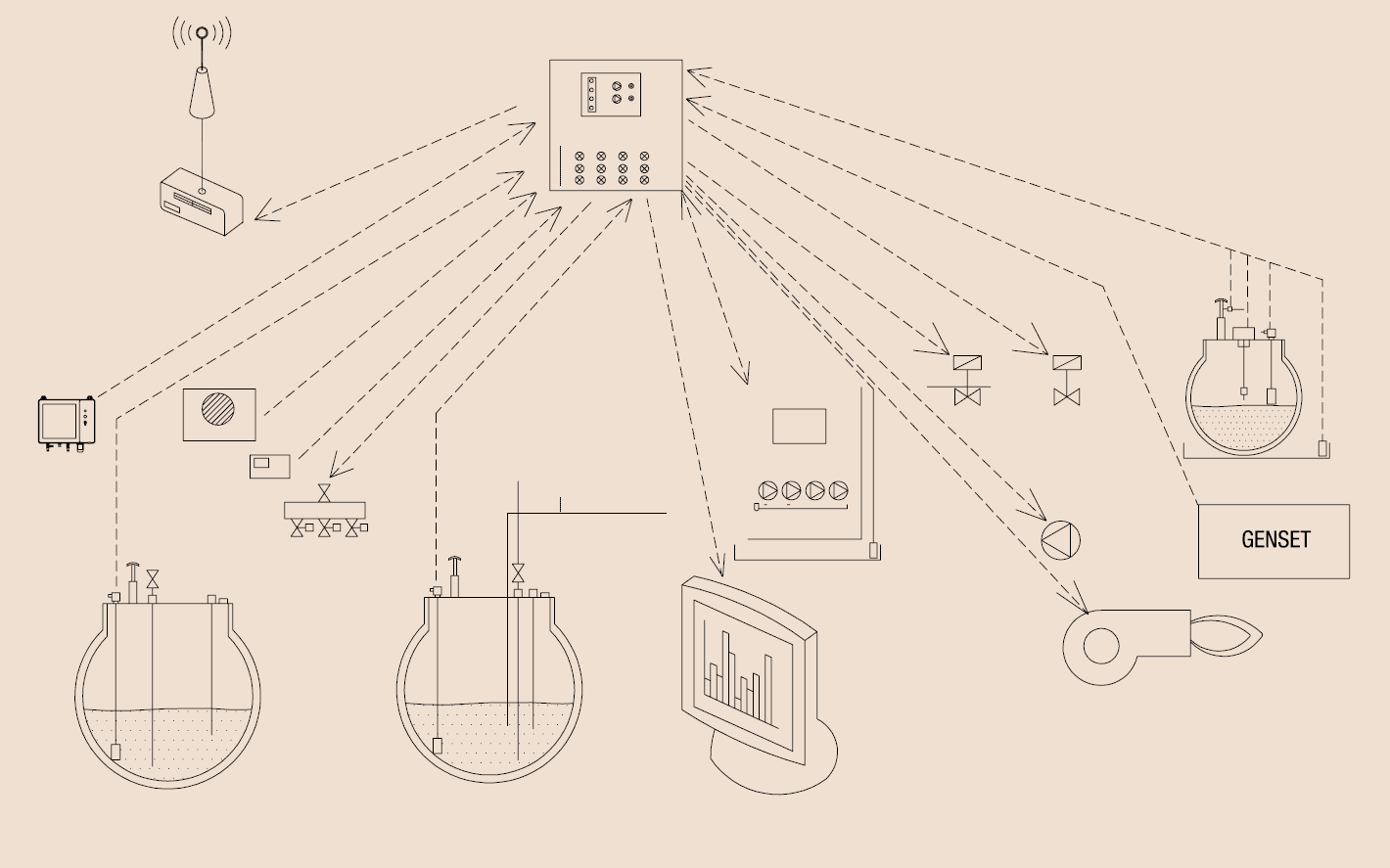

Sein Hauptbestandteil ist eine SPS-Steuerung mit mehreren analogen/digitalen Eingängen und Ausgängen, die für jede Anlage definiert werden können und den idealen sicheren und zuverlässigen Betrieb jeder spezifischen Anlage ermöglichen, wie z. B.:
-
Füllstandskontrolle für Lagertanks.
-
Generator-Tank-Niveauregelung.
-
Steuerung der Duplex-Pumpe.
-
Kraftstoff-Filterung / Reinigungssteuerung.
-
Motorstarter und Motorüberlastungsschutz.
-
Durchflussmesser.
-
Leckage-Erkennung.
-
Filter-Druckabfall-Sensoren.
-
Integration mit anderen Steuergeräten und Ethernet- oder Mod-Bus-BMS-Systemen.
-
Steuerung von Motorpumpen und Magnetventilen: Ermöglicht die Steuerung von Füll-, Überlauf- und Transfermotorpumpen sowie von Magnetventilen und Alarmen.
-
Redundante Sicherheit: Umfasst Sicherheitsrelais zur Überbrückung der Automatik bei kritischen Ausfällen und bietet Schutz an den empfindlichsten Stellen der Anlage.
-
Füllstandskontrolle: Überwacht die Füllstände in den Haupt- und Tagestanks und gewährleistet eine konstante und effiziente Versorgung.
-
Befüllungsoptionen: Ermöglicht manuelle und automatische Befüllungs- und Wartungstests und optimiert so die Betriebsfähigkeit des Systems.
-
Touchscreen: Verfügt über einen 5,7-Zoll-Monochrom-Touchscreen für eine klare Anzeige des Installationsstatus. Zu den anpassbaren Optionen gehören Farbdisplay und TCP/IP-Kommunikation für die Integration mit SCADA-Systemen über Mod-Bus.
Weitere optionale Konstruktionsmerkmale:
-
Redundantes Relaisprinzip zur Übersteuerung der automatischen Steuerung an verschiedenen redundanten sicherheitskritischen Punkten der Anlage.
-
Zweifache einphasige oder 230/480 VAC – dreiphasige Spannungsversorgung.
-
Doppelter Steuerleistungstransformator.
-
Pumpenmotorstarter mit manueller Abschaltung und Überlastschutz.
-
Stromüberwachung und -meldung für Steuerstromschalter und Motorstarter.
Version: CAG-KRAFTSTOFFÜBERWACHUNGSPANEL VON 1 (ODER N) HAUPTTANK(S) BIS 1 (ODER N) TAGESTANK(S)
Anschlussmöglichkeit für potentialfreie Kontakte
Vorteile des CAG+ Kontrollpanel für eine einzelne Anlage
Erhöhte Sicherheit
Dank der Verdoppelung der Relais und der präzisen Steuerung aller Komponenten wird die Sicherheit der Anlage gewährleistet und das Ausfallrisiko minimiert.
Effizienter Betrieb
CAG+ optimiert den Betrieb von Motorpumpen und Magnetventilen, vermeidet Unterbrechungen der Kohlenwasserstoffzufuhr und garantiert eine vollständige Kontrolle der Tanks.
Vereinfachte Wartung
Automatische Wartungstests und eine benutzerfreundliche Schnittstelle ermöglichen es dem Betreiber, die Anlage problemlos in optimalem Zustand zu halten.
Technische Merkmale des CAG+ Kontrollpanel für mehrere Generatoren
-
Füllzonen: Das System kann 1, 2 oder 3 Füllzonen steuern, je nach der gewünschten Konfiguration.
-
Visualisierung und Kontrolle: Es bietet eine Echtzeit-Überwachung des Füllstands der Tanks, des Zustands der Motorpumpen und der Magnetventile und bietet die Möglichkeit, Wartungstests durchzuführen, um die ständige Betriebsbereitschaft des Systems zu gewährleisten.
-
Flexible Schnittstelle: Kann mit einem Farbdisplay und verschiedenen Kommunikationsoptionen (Mod-Bus und TCP-IP) an die jeweiligen Projektanforderungen angepasst werden.
CAG+ Betrieb in kritischen Installationen
In diesem Leitfaden erfahren Sie, wie die Simka-Produktpalette in kritischen Anlagen funktioniert. So zum Beispiel unsere Diesel- und HVO-Transfereinheiten für den Betrieb von Generatoren und Mess- und Regelsystemen, die in Backup-Installationen (Notstromversorgung/Reserve) in Rechenzentren, Krankenhäusern oder Flughäfen eingesetzt w
Wenn Stromausfälle für Ihre Anlage keine Option sind und Sie mehr als nur eine kontrollierte Abschaltung Ihrer kritischen Systeme während eines Stromausfalls wünschen, hat SIMKA seine umfangreiche Erfahrung genutzt, um ein unterbrechungsfreies Dieselstromversorgungssystem für Notstromaggregate zu entwickeln, das eine kontinuierliche Stromversorgung gewährleistet.
